Встроенная цифровая система мониторинга и защиты температуры топлива в баке.

2026-04-16

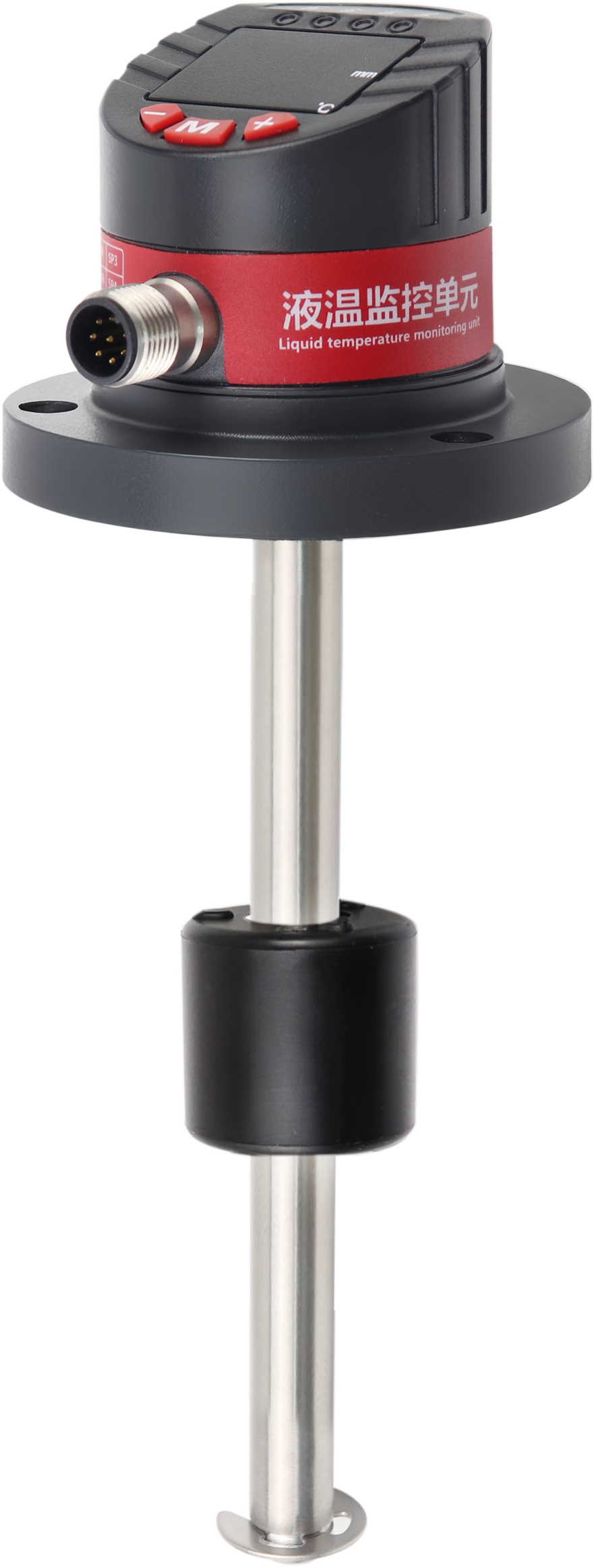

Роль встроенного поплавкового датчика уровня жидкости и температуры в мониторинге и защите нефтяных резервуаров.

В области промышленной автоматизации и автомобилестроения топливный бак, как основной компонент системы хранения энергии гидравлических, смазочных и топливных систем, напрямую влияет на безопасность и эффективность оборудования. С непрерывным повышением уровня автоматизации оборудования возрастает потребность в мониторинге состояния топливного бака в режиме реального времени. Интегрированный датчик уровня жидкости и температуры поплавкового типа, благодаря своей простой и надежной конструкции, объединяет две функции: мониторинг уровня жидкости и измерение температуры, становясь важным элементом в области мониторинга состояния топливного бака. Этот датчик не только точно отражает изменения уровня жидкости и колебания температуры внутри бака, но и, благодаря интегрированному механизму сигнализации и управления, создает надежную линию защиты для безопасной эксплуатации оборудования.

I. Принцип работы: магнитное слежение и комплексные измерения

Техническая основа интегрированного датчика уровня и температуры жидкости поплавкового типа базируется на классическом принципе определения уровня, основанном на плавучести. Так называемое определение уровня с постоянной плавучестью означает использование смещения, вызванного плавающим объектом на измеряемой поверхности жидкости, для измерения уровня жидкости. Его суть заключается в том, что выталкивающая сила поплавка всегда равна весу вытесняемой им жидкости.

В основе современных датчиков поплавков лежит технология магнитного слежения: поплавок оснащен постоянными магнитами, которые перемещаются вверх и вниз вдоль измерительного канала при изменении уровня жидкости. Изменение положения вызывает изменение распределения магнитного поля, которое регистрируется магниточувствительными элементами (такими как датчики Холла или датчики магнитного сопротивления), что позволяет точно получать информацию об уровне жидкости. Внутри измерительного канала расположены биметаллические трубки и прецизионные резисторы на разной высоте. При перемещении магнитного поплавка биметаллические трубки последовательно притягиваются, вызывая линейное изменение сопротивления датчика, которое затем преобразуется преобразователем в стандартный токовый сигнал 4-20 мА или сигнал напряжения 0-5 В для вывода.

Функция измерения температуры выполняется независимо с помощью датчика температуры, встроенного в нижнюю часть измерительного стержня. Измерение уровня жидкости и температуры осуществляется отдельными цепями без взаимных помех, что обеспечивает стабильность и надежность.

II. Функция мониторинга: Мониторинг состояния работы нефтяного резервуара в режиме реального времени.

Изменения уровня жидкости и температуры внутри масляного бака являются двумя ключевыми показателями для оценки рабочего состояния оборудования. Встроенный поплавковый датчик уровня жидкости и температуры обеспечивает непрерывный сбор данных в режиме реального времени, предоставляя операторам и системам управления точную и своевременную информацию о состоянии оборудования.

Уровень жидкости: Разрешение до 5 мм. Предотвращает попадание воздуха в масляные насосы (кавитацию) и обеспечивает достаточный диапазон измерений для топливных систем.

Температура: Точность измерения до 0,5°C. Предотвращает снижение вязкости, старение компонентов и окисление масла.

В практических приложениях данные мониторинга этого интегрированного датчика могут отображаться в цифровом виде на приборах, установленных на объекте, или передаваться удаленно на ПЛК или верхнюю компьютерную систему диспетчерской через сигналы тока 4-20 мА или цифровые интерфейсы связи IO-Link, что позволяет осуществлять централизованный мониторинг и управление данными.

III. Защитная функция: от предупреждения до автоматического отключения.

Если функция мониторинга решает «видимые» проблемы, то функция защиты решает «контролируемые». Основная ценность встроенного датчика уровня жидкости и температуры поплавкового типа заключается в интеграции восприятия и выполнения, формируя полную цепочку защиты от предупреждения до автоматического отключения.

Иерархический механизм сигнализации является первой линией защиты. Датчик обычно имеет настраиваемый порог срабатывания сигнализации — когда уровень жидкости достигает заданного нижнего/верхнего предела или температура масла превышает безопасные значения, он запускает сигналы тревоги, связанные с количеством переключателей. В системах рулевого управления тяжелых грузовиков это выражается в немедленном звуковом и текстовом оповещении для водителя.

Автоматическая защита от отключения — это последняя линия обороны. В тоннелепроходческих машинах при превышении пороговых значений контроллер отключает контактор, прекращая подачу питания на двигатель масляного насоса. Это предотвращает серьезные повреждения, вызванные сухим горением или работой в условиях суровых температур.

IV. Преимущества интеграции: снижение затрат, уменьшение количества отказов, повышение эффективности.

По сравнению с установкой отдельных датчиков уровня жидкости и температуры, интегрированный поплавковый датчик демонстрирует значительные преимущества:

1. Экономия на установке: Сокращает количество точек монтажа, распределительных коробок, сигнальных кабелей и трудозатрат. Это особенно ценно для оборудования массового производства.

2. Надежность системы: Меньшее количество электрических соединений означает меньшее количество потенциальных точек отказа. Использование нержавеющей стали марки 304 и нитрилбутадиенового каучука обеспечивает стабильность в агрессивных средах.

3. Упрощенное техническое обслуживание: Специалистам по техническому обслуживанию достаточно диагностировать всего один датчик, что делает процесс более прямым и экономически эффективным.
